Дисковые пилы из быстрорежущей стали HSS-Сo5% (содержание кобальта 5%)
Применение: для резки нержавеющей стали и стали средней твердости 550 – 700 МПа, с пределом прочности выше 800 Н/мм2. Используются на полуавтоматических, автоматических отрезных станках для резки труб и профилей диаметром до 200 мм.
HSS-Сo5 % - быстрорежущая сталь, которая содержит все легирующие элементы, уже присутствующие в Dmo5, плюс 5% кобальта. Кобальт не образует карбидов, но обеспечивает стабильность, предотвращая критическое увеличение зернистости, и, прежде всего, сохраняет чрезвычайную твердость при рабочих температурах. Эта особенность очень важна при резке адгезивных материалов, таких как нержавеющая сталь и очень твердых металлов с высокими температурами резания.
Коэффициент трения 0,47 - 0,18 в зависимости от выбранного покрытия

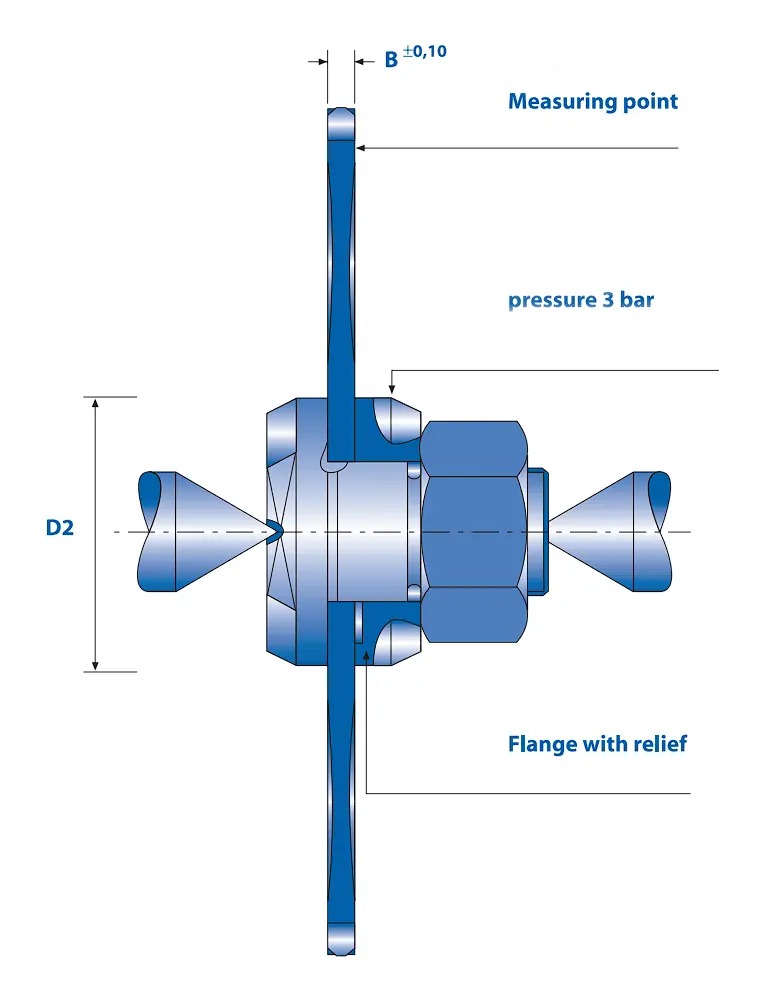

Боковое биение STANDARD: Боковое биение PREMIUM*:
Ø 160-250 мм = 0,20 Ø 160-250 мм = 0,20
Ø 275-350 мм = 0,25 Ø 275-350 мм = 0,25
Ø 370-500 мм = 0,30 Ø 370-500 мм = 0,30
Ø 525-620 мм = 0,35 Ø 525-620 мм = 0,35
(*Уменьшенное боковое биение по запросу).
В зависимости от требований заказчика пильные диски HSS Co5 предлагаются с покрытиями:

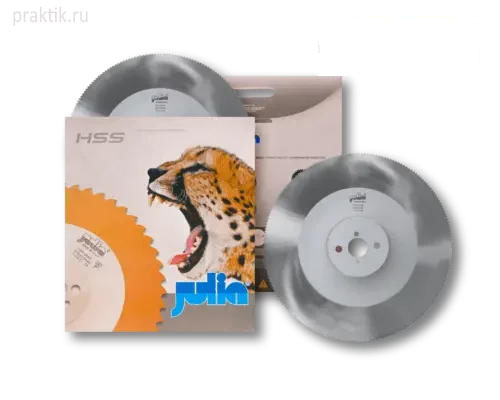

HP GRIND
Bright – Прецизионный инструмент с чистой, отшлифованной поверхностью, без поверхностного окисления или покрытия. Идеально подходит для резки конструкционной стали (HV 800)

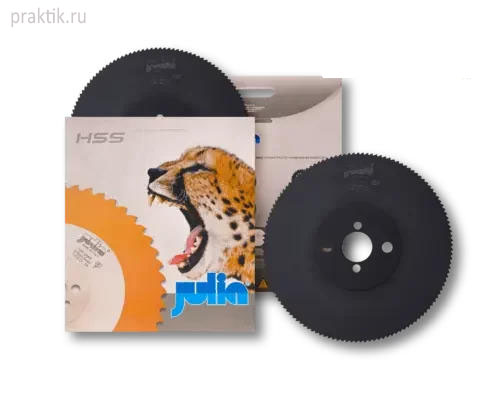

VAPO
Поверхность, полученная в результате окисления «Обработка паром» представляет собой оксидную пленку с микропорами глубиной до 3 мкм. Поэтому в процессе работы снимается поверхностное напряжение в резе и обеспечивается наилучшее охлаждение за счет задержки СОЖ в микропорах. Применение: резка труб всех типов и заготовок сплошного сечения из конструкционных сталей.

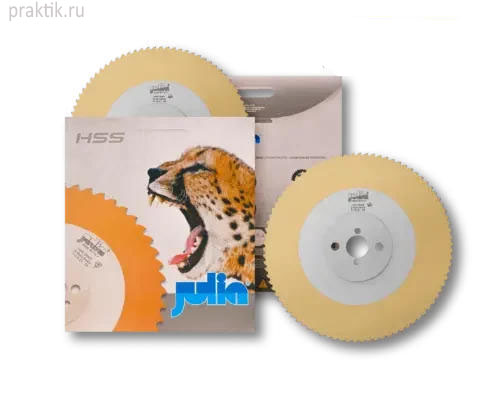

YELLOW TIGER
Покрытие P.V.D на титановой основе толщиной 3 микрона, получено при рабочей температуре около 490 °C. Это покрытие обеспечивает коэффициент трения 0,47 и максимальную температуру окисления до 640°C. Твердость покрытия достигает 2480 по Виккерсу (Hv 0,05). Низкая теплопроводность обеспечивает высокую термостойкость, эффективно защищая основание из закаленной стали.
Это покрытие идеально подходит для резки низколегированной стали средней толщины и всегда должно использоваться с системой охлаждения. Однако оно не подходит для резки меди, латуни или бронзы.

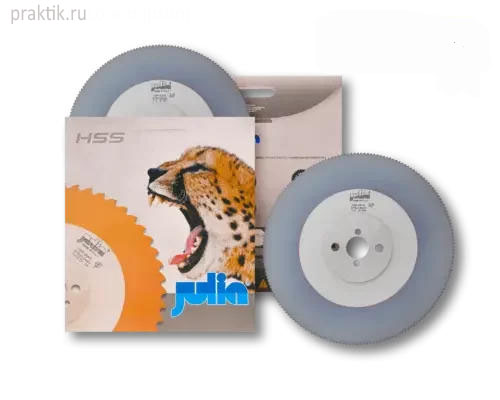

GREY SHARK
Покрытие P.V.D. толщиной 2,5 мкм полученное на основе титана и углерода, обладает высокой твердостью - 3000 по Виккерсу (Hv 0,05). Коэффициент трения очень мал 0,22 благодаря большому количеству углерода. Эта характеристика делает его подходящим для резки абразивных материалов, таких как нержавеющая сталь и среднелегированные стали с твердостью до 800 Н/мм2. Низкий коэффициент трения значительно уменьшает налет стружки на режущей кромке или боковой стенке диска. Это покрытие нуждается в охлаждении во время резки поскольку имеет максимально допустимую температуру обработки 400 ° C

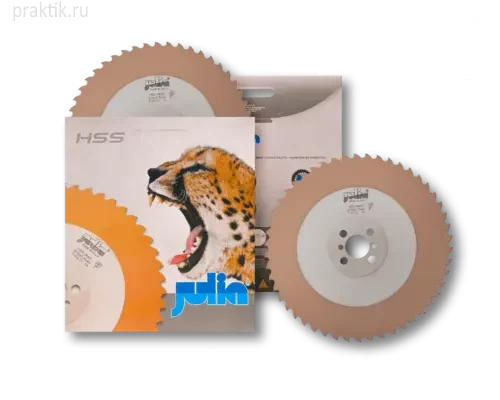

RED DRAGON
Многослойное покрытие P.V.D толщиной 2,5 мкм. Получено путем стехиометрического соединения титана, углерода и ацетилена. Благодаря этим нанослоям дисковая пила обладает очень низким коэффициентом трения 0,18 и высокой твердостью 3200 по Виккерсу. (HV 0,05). Эти две характеристики гарантируют высокую производительность пильных дисков при низком износе, а также улучшают качество распила. Это покрытие нуждается в охлаждении во время резки поскольку имеет максимально допустимую температуру обработки 470 ° C. Оно особенно подходит для резки нержавеющей стали, титана и высоколегированных сталей, а также латуни и меди.

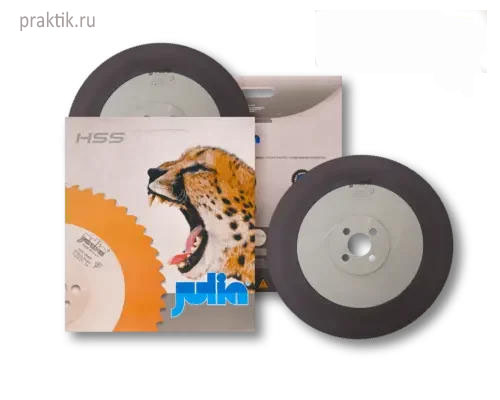

BLACK HAWK
Многослойное покрытие P.V.D толщиной 3 мкм, получается путем сплавления титанового катода и алюминия в определенном процентном соотношении. Добавление инертного газа во время процесса и источник энергии, с помощью которого загружаются молекулы, обеспечивают поверхностную бомбардировку покрытия, в результате чего получаются превосходные свойства покрытия, гарантирующие высокое тепловое сопротивление нижнего слоя; конечная температура обработки составляет 800 ° C, что обеспечивает поверхностную твердость 3400 по Виккерсу (Hv 0,05). Коэффициент трения составляет 0,45, что позволяет использовать дисковые пилы без/или с низким охлаждением. Возможно применение СОЖ. Особенно подходит для резки высоколегированной стали (до 1100 Н/мм2), чугуна, нержавеющей стали и всех материалов, выделяющих высокую тепловую энергию в процессе обработки

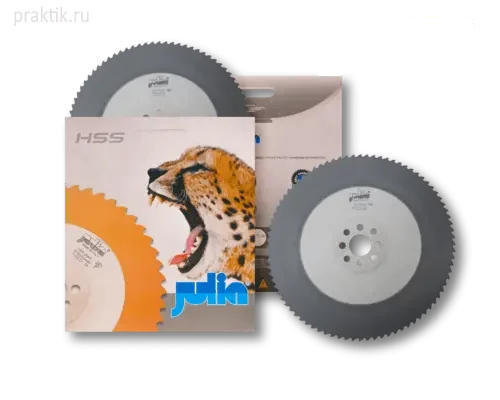

SILVER FOX
Многослойное покрытие P.V.D толщиной 2,5 микрона матово-серого цвета. Особый состав и инновационное сочетание благородных элементов, разработанные в ходе исследований и разработок, обеспечивают твердость выше 3650 по Виккерсу (Hv 0,05), недостижимую для любого другого покрытия. Это новое покрытие очень прочное и устойчиво к высоким температурам (значительно превышает предел отжига полотен HSS). Эти характеристики очень важны для обеспечения длительного срока службы при использовании дисковых пил с высокими параметрами скорости. Дисковые пилы настоятельно рекомендуется использовать для высокоскоростной резки (HSC) с критическими параметрами резания на высокопроизводительных станках. Коэффициент трения 0,40 позволяет использовать дисковые пилы как для резки без охлаждающей жидкости или микрораспыления, так и для резки с большим количеством охлаждающей жидкости. Рекомендуется для резки высоколегированных сталей с плотностью до 1000 Н/мм2, нержавеющей стали и всех материалов, выделяющих высокую тепловую энергию

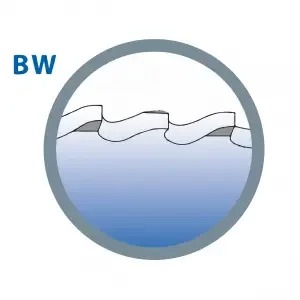

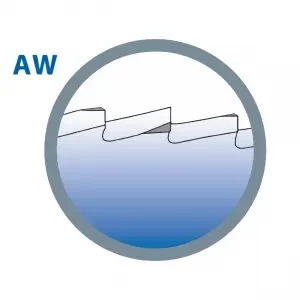

ФОРМА ЗУБЬЕВ
Для фрез с мелким шагом (<Т3) Задачи: резка тонкостенных труб и Задачи: резка труб и профилей.
Задачи: распиловка бронзовых профилей где удаление стружки происходит На боковых поверхностях зубьев
сплавов, ювелирных заготовок, без особых затруднений имеются фаски 45°, благодаря
прорезания шпоночных пазов. чему стружка ломается в двух
местах и легко удаляется из
зоны резания
Задачи: резка заготовок сплошного Задачи: резка труб. Зуб имеет Задачи: прецизионная резка.
сечения и толстостенных труб. стружколомы,что гарантирует большое Отличие от А наличием
Стружка ломается в трех местах, количество и лучшее качество резов, чередующейся (слева/справа)
благодаря чередованию зачистного увеличивает стойкость, долговечность фаски, облегчающей измельчение
зуба без фасок и выгребного зуба диска на 20%. и удаление стружки.
с двумя фасками на боковых
поверхностях.

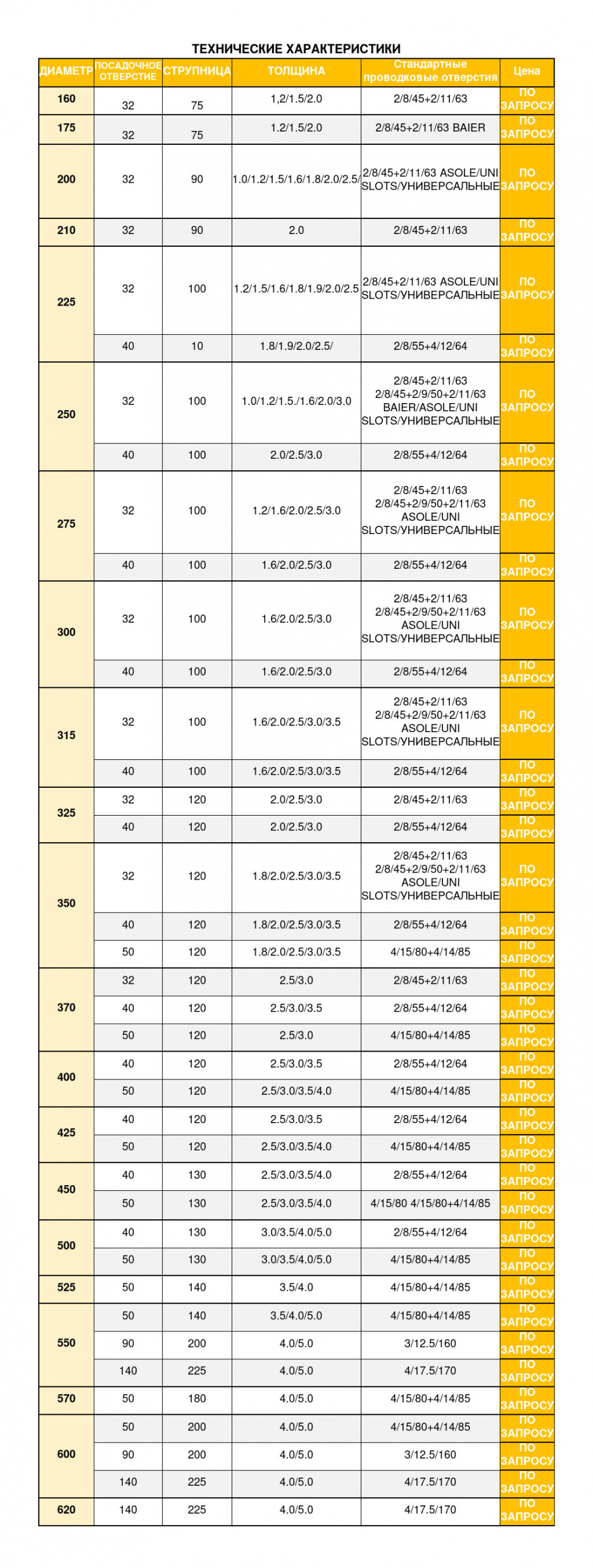

D1-Диаметр пилы; D2- Диаметр ступицы; L- Расстояние между поводковыми отверстиями; d- Посадочное; B- Толщина
Как правильно подобрать ШАГ (Т) и профиль зубьев
