Эволюция геометрии зуба ленточной пилы: от классических патентов до инженерных решений SHARKMETAL
От «стандартного» зуба к «крюку»: научные основы
Ключевая научная проблема, которую решали исследователи на протяжении нескольких десятилетий, была сформулирована ещё в патенте The L. S. Starrett Company (1981 год). Авторы описали фундаментальный конфликт конструкции зуба: стандартный зуб с нулевым передним углом обеспечивает прочность и хорошее охлаждение, но даёт высокое усилие резания. Положительный передний угол («крюк») снижает усилие резания, но уменьшает массу зуба, ухудшая теплоотвод и стойкость .В патенте Starrett было предложено решение: создать зуб с положительным передним углом (4°–7°), но при этом сохранить большой угол заострения (53°–61°) и задний угол 25°–31° . Это позволило сохранить преимущества агрессивного врезания без потери прочности зуба. Именно эта конструктивная логика легла в основу того, что мы сейчас называем профилем SH (Super Hook).
Дальнейшее развитие технологий пошло по пути создания переменного шага и переменной геометрии в рамках одной пилы. Патент Capewell Manufacturing Company (1979 год) показал: если в группе зубьев меньшие зубья делать более агрессивными (увеличивая их передний угол), то они будут снимать стружку, сопоставимую по объёму с крупными зубьями . Это выравнивает нагрузку, снижает вибрацию и увеличивает общую производительность. Так появилась идея комбинированных профилей, где, например, зубья ZC и SH могут сочетаться в рамках одного полотна, адаптируясь к разным условиям резания.
Кто перенял и развил эти разработки
Найденные патенты показывают, что ключевые решения были разработаны американскими компаниями (Starrett, Capewell) в 1970-80-х годах . Позднее, в 1990-2000-х годах, активные исследования и патенты велись в Европе (Швейцария, Германия), где фокус сместился на связь геометрии зуба с покрытиями и финишной обработкой режущей кромки .Производители инструмента по всему миру, включая китайские компании, активно использовали эти наработки. Например, в документации Hengerda, чьи технологии лежат в основе производственной линейки SHARKMETAL, прямо указано: «With the special tooth geometry design, metal chips produced by sawing are of uniform size, which can effectively decrease the cutting pressure» . Фактически это переосмысление тех же принципов управления стружкой и нагрузкой, которые были заложены в патентах десятилетия назад .
Инженерный подход «ПРАКТИКИ»: развитие и адаптация
Технологи «ПРАКТИКИ» не просто копируют классические решения. Они адаптируют мировые наработки под российские реалии производства и расширяют их возможности.Расширение размерных рядов. Классические патенты описывали геометрию для определённых типоразмеров. Технологи SHARKMETAL, разрабатывая решения для контрактного производства, расширили углы заточки и доступность профилей для разных ширин полотна. Например, для узких лент (20 мм) стал доступен агрессивный профиль SH, который ранее применялся только на широких лентах. Для средних ширин (27–41 мм) появилась возможность комбинировать ZC, SH, GB и KL в широком диапазоне шагов. Это позволяет подбирать пилу под конкретную задачу с точностью, недоступной для стандартных каталогов.
Адаптация углов под российские материалы. Отечественные технологи скорректировали передние углы для профилей ZC, SH, GB, KL применительно к распространённым в РФ материалам — от низкоуглеродистых сталей до высоколегированных и абразивных. Это позволило повысить стойкость на 15–20% по сравнению с импортными аналогами, которые не всегда оптимизированы под местные условия заготовок.
Техническая экспертиза. Инженеры «ПРАКТИКИ» используют не только готовые решения, но и собственную конструкторскую документацию, где параметры зубьев (передний угол, форма впадины, радиус закругления) рассчитываются под конкретные запросы заказчика. Это позволяет внедрять передовые технологии на контрактном производстве, предлагая рынку инструмент, который не уступает мировым аналогам, а по ряду параметров их превосходит.
Расшифровка профилей: современное воплощение классических идей
ZC (Standard Tooth). Прямой наследник «стандартного зуба» с нулевым или малым положительным углом (0°–9°). Оптимален для сплошного проката среднего сечения и конструкционных сталей. Это та самая «рабочая лошадка», которая была описана ещё в ранних патентах как универсальное решение .SH (Super Hook). Развитие идеи «крюка» из патента Starrett. Увеличенный положительный передний угол (7°–12°) и глубокая впадина обеспечивают агрессивный врез в крупные заготовки и твёрдые стали. Технологи «ПРАКТИКИ» расширили его применение, сделав доступным даже на лентах шириной 27 мм .
GB (Gulleted Breaker). Этот профиль — результат исследований по управлению стружкой. Специальная форма заточки принудительно ломает длинную стружку, что критически важно при резке вязких мягких металлов (алюминий, медь, низкоуглеродистая сталь). Это решение, восходящее к патентам по управлению формой стружки .
KL (Kraft Load). Усиленная скруглённая спинка — ответ на проблему сколов при ударных нагрузках. Этот профиль, разработанный для средних ширин (20–67 мм), отличается повышенной массой зуба, что увеличивает его сопротивляемость разрушению. Наши технологи адаптировали его для российских условий, где часто приходится работать с некалиброванным прокатом и твёрдыми материалами. Именно KL — правильный выбор для труб и профилей.
Практическое применение: как работают разработки

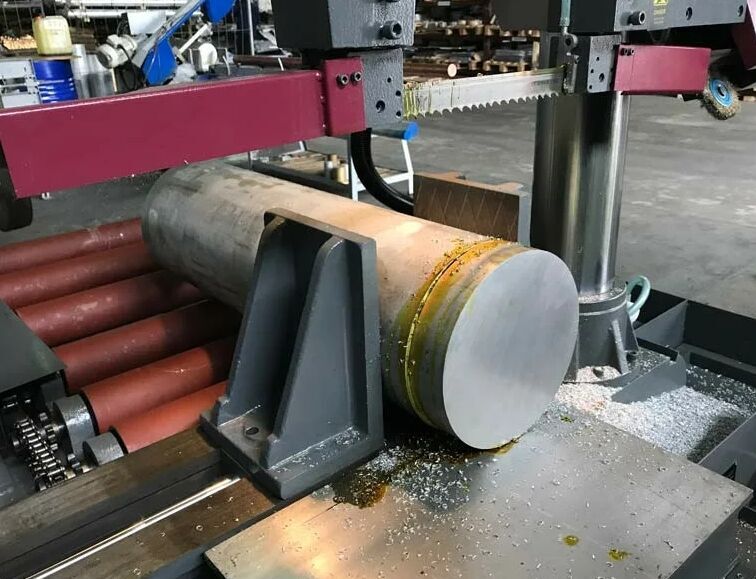

Инженерный подход «ПРАКТИКИ» позволяет не просто производить пилы, а предлагать готовые решения для конкретных производственных задач. Например, для резки крупного сплошного проката из инструментальных сталей (D2, P20, 718) рекомендуется профиль SH с углом 10°, который обеспечивает высокую производительность при сохранении стойкости. Для тонкостенных труб и профилей — комбинация GB и KL, где первый ломает стружку, а второй защищает зуб от сколов при врезании.В технологических картах SHARKMETAL, разработанных для контрактного производства с Hengerda, используются те же принципы управления стружкой и нагрузкой, но с расширенными размерными рядами и адаптированными углами заточки. Это позволяет говорить о преемственности лучших мировых практик и их развитии в России.
Заключение: наука, которая работает в цехе
Геометрия зуба ленточной пилы — это не случайный набор цифр. Это результат многолетних исследований, направленных на решение конкретной задачи: резать быстрее, дольше и чище. Патенты Starrett, Capewell, European разработки — всё это этапы одного пути, который продолжается и сегодня.Технологи компании «ПРАКТИКА» (бренд SHARKMETAL) не стоят в стороне. Они изучают мировые наработки, адаптируют их под российские материалы и оборудование, расширяют размерные ряды и внедряют собственные инженерные решения в конструкторской документации. Именно этот подход позволяет предлагать инструмент, который работает в самых разных условиях, от небольших мастерских до крупных промышленных производств. Наука, проверенная временем, и инженерная мысль сегодня работают на ваш результат.
