Дюймовая резьба (DIN 228)

Производственная компания «ПРАКТИКА» представляет на Российском рынке прогрессивную технологию обработки металла, в ходе которой образование сквозного отверстия в тонкостенной детали происходит за счет ее местного нагрева трением. Разработки компании CENTERDRILL (Германия) в этом сегменте считаются самыми передовыми в мире.

Основные характеристики.

Принцип термического (пластического) сверления основан на локальном разогреве металла детали в месте сверления под воздействием силы трения, что позволяет сверлу легко проникать сквозь металл, формируя в изделии отверстие в виде фланца с утолщением стенки в 3-4 раза с двумя кольцевыми буртиками (или без буртиков) по обе стороны.

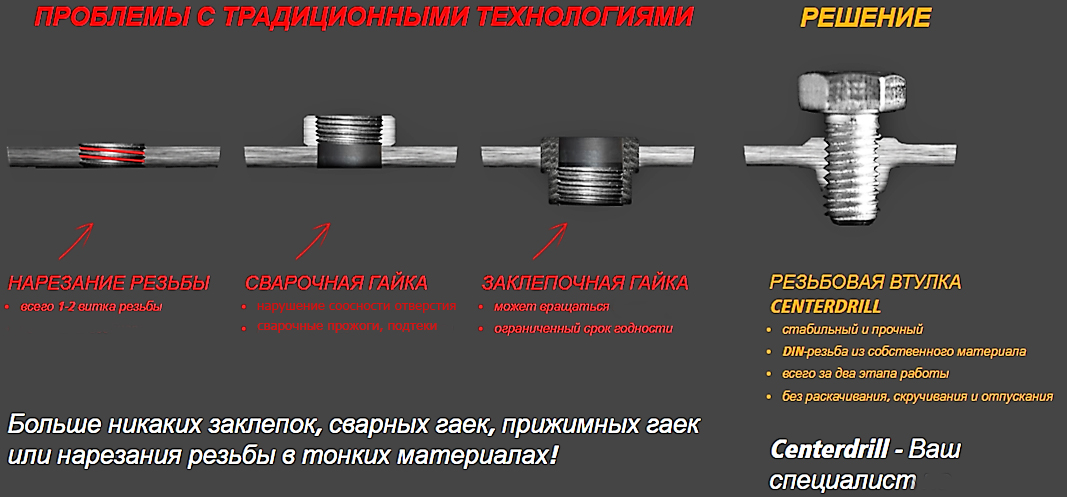

Термосверление - это надежное и качественное соединение металлических заготовок между собой и другими материалами, инновационная современная замена морально устаревших и дорогих соединений - применения пуклевки, приваривания гаек или установки резьбовых вытяжных заклепок и т.п.

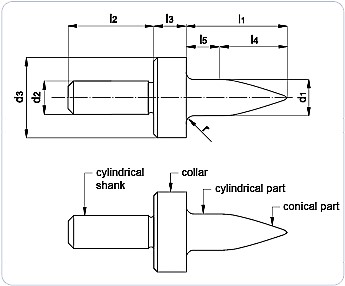

Форма термосверла: цилиндрический хвостовик (cylindrical shank), фланец (collar), цилиндрическая рабочая часть (cylindrical part), коническая рабочая части (conical part). Для различных целей разработано несколько стандартных фасонных термосверел, основанных на этой модели. В основном они различаются по длине цилиндрической части и конструкции фланца.

Термосверла CENTERDRILL под дюймовую резьбу изготовлены из специального твердого сплава, выпускаются диаметром от 9,2 до 25,4 мм. под аббревиатурой G - дюймовая резьба DIN 228. Данная резьба служит только в качестве механического соединения частей. Все показатели приводятся в дюймах. При оптимальных условиях и в зависимости от материала стойкость их может быть до 10000 отверстий. Стандартные термосверла подходят для материалов толщиной от 0,8 до 11,0 мм, в зависимости от размера резьбы.

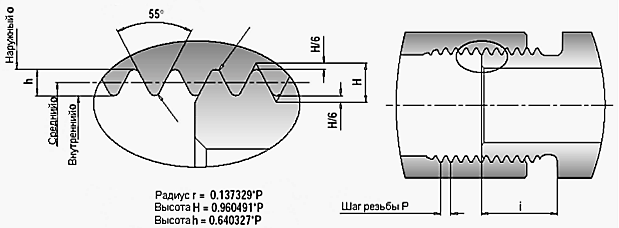

Пример дюймовой резьбы G.

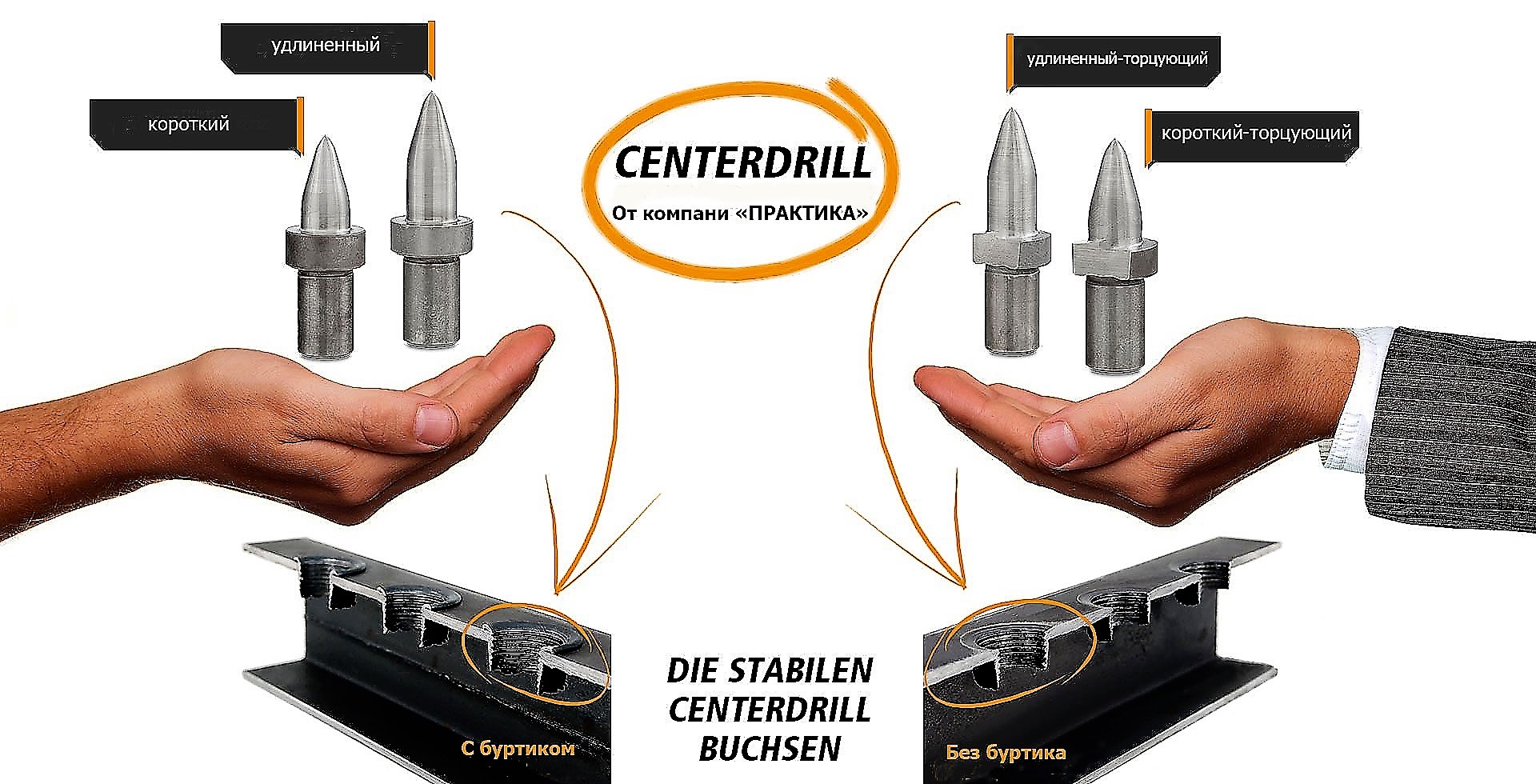

В стандартном исполнении термосверла бывают четырех типов - короткий, удлиненный, короткий-торцующий и удлиненный - торцующий. Используются в зависимости от толщены материала и желаемой поверхности.

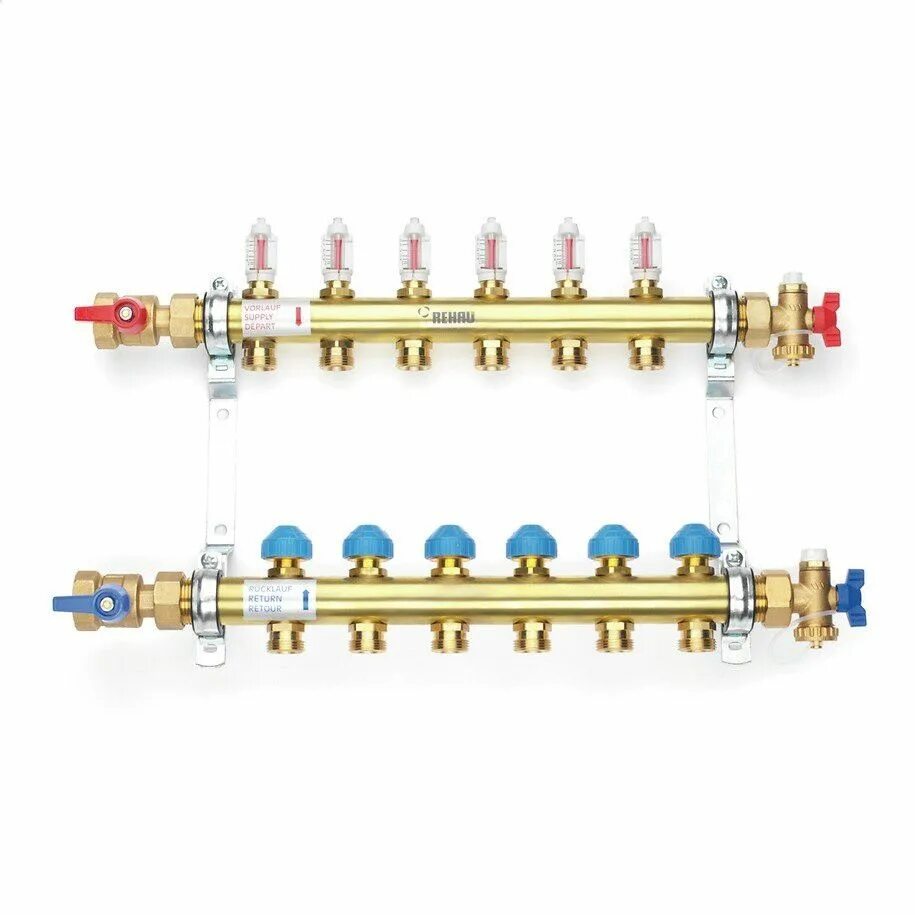

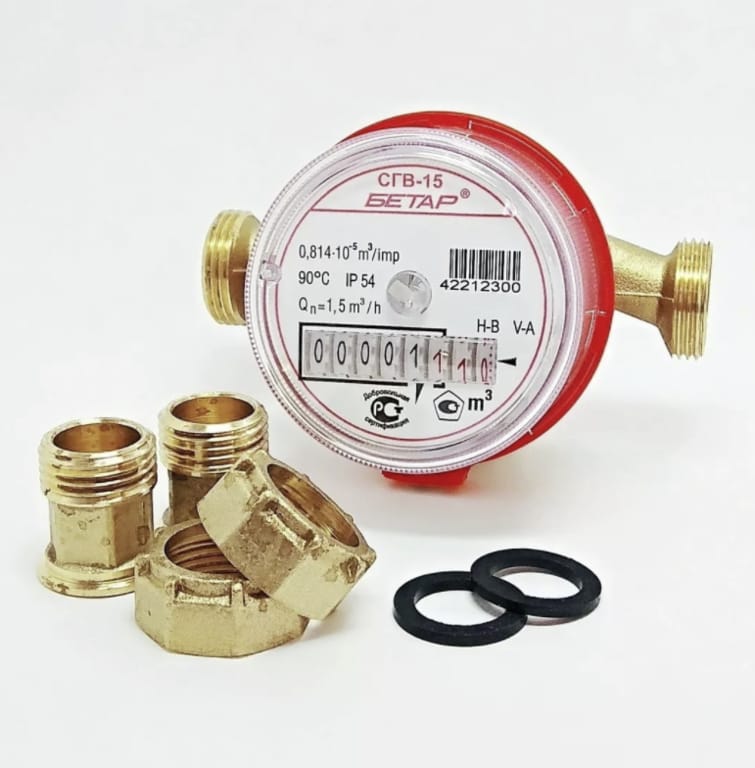

  Применение: подходит для изготовления крепёжных элементов (особенно британских и американских), а также для разъёмной стыковки частей трубопроводов – клапанов, труб, кранов, измерительного оборудования. Дюймовая резьба служит в качестве механического соединения фитингов и арматур, для производства сантехнических изделий.


Материал: процесс термосверления используется со всеми тонкостенными металлами толщиной 0,8 - 11,0 мм, в зависимости от размера резьбы. Может использоваться для обработки нержавеющей стали, сталей, меди, латуни и алюминия.

Основное оборудование: термосверло должно быть сначала закреплено в цанге, а затем в цанговом патроне алюминиевым охлаждающим кольцом, так как это единственный способ обеспечить центрирование, удержать термосверло и предотвратить от перегрева оснастку.

Станок: для выполнения процесса формовки отверстий трением нужен вертикально-сверлильный станок или станок с ЧПУ, с достаточной скоростью вращения, мощностью двигателя и жестким шпинделем (ориентировочные данные по скорости вращения и материалу см. в электронном каталоге).

 Дюймовый крепёж нельзя совмещать с метрическим!

Уважаемые заказчики, у Вас есть возможность сделать предварительный запрос данного инструмента. В открывшемся поле, пожалуйста, введите подробное требование к продукции исходя из таблицы. При необходимости можете задать любой вопрос нашему менеджеру, который свяжется с Вами в кратчайшее время.

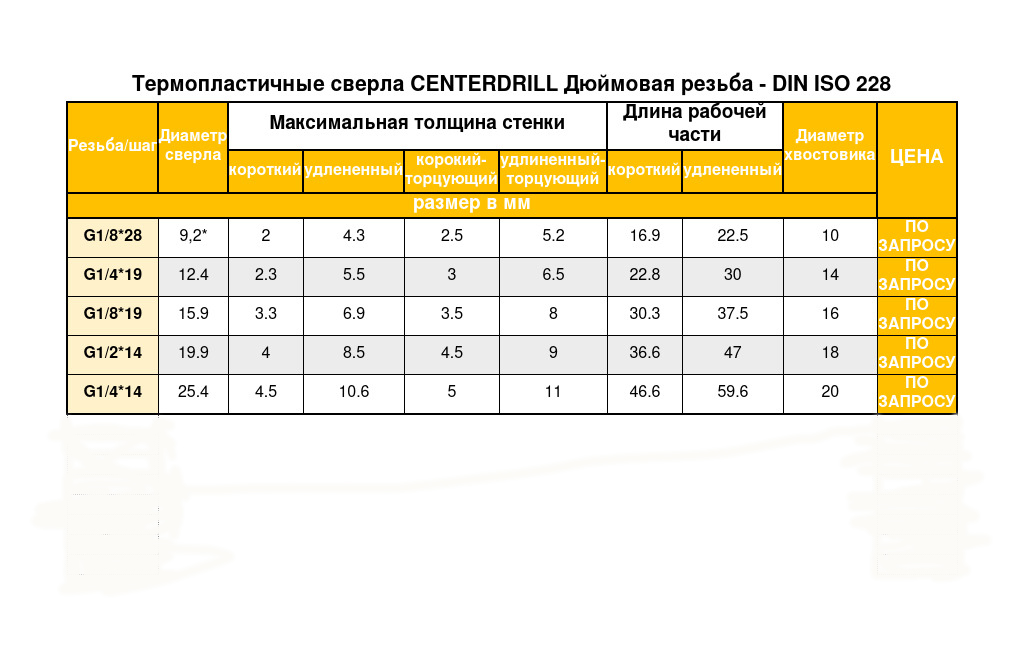

Нижеприведённая таблица содержит перечень выпускаемых стандартных размеров. Размеры, не указанные в таблице, мы можем изготовить под заказ.
